Alpha Wire 3051 Series
22 AWG PVC Hook-Up Wire · 7/30 Tinned Copper · 300V · UL 1007/1569
Alpha Wire 3051 시리즈는 전자기기 및 산업용 제어 패널 내부 배선에 가장 광범위하게 사용되는 범용 단심 전선(Hook-Up Wire)입니다.
22 AWG 두께의 주석도금 구리(Tinned Copper) 연선과 내마모성이 우수한 PVC 절연 마감을 통해 작업 시 유연성을 제공하고 피복 탈피(Stripping)가 용이합니다. 특히 하나의 케이블로 UL AWM 1007(80°C) 및 1569(105°C) 규격을 동시에 충족하므로, 다양한 온도 환경의 기기 내부에 통합적으로 적용하여 자재 관리를 일원화할 수 있습니다.
핵심 특장점 (Key Features)
-
작업성이 우수한 22 AWG 도체: 30 AWG 소선 7가닥(7/30)을 꼰 연선 구조를 채택하여, 단선(Solid) 대비 유연성이 뛰어나고 배선 및 커넥터 압착 작업이 수월합니다.
-
주석도금 구리(Tinned Copper) 적용: 순동(Bare Copper)에 비해 내부식성이 높고 납땜 작업 시 열전달과 접착력이 우수합니다.
-
이중 UL 온도 정격 (Dual-Rated): 300V 환경에서 80°C(UL 1007) 및 105°C(UL 1569) 사양을 모두 만족하여 범용성과 신뢰성을 동시에 확보했습니다.
-
안정적인 난연성: 수직 난연 테스트인 UL VW-1 및 CSA FT1 규격을 통과하여 화재 확산 방지 기준을 준수합니다.
용도 및 적용 분야 (Applications)
- 산업용 제어 패널(Control Panel) 및 스위치기어 배선
- 가전제품(Appliance) 및 일반 전자기기 내부 회로 배선
- 센서 신호선, 릴레이 보드 및 커넥터 하네스(Harness) 작업
- 각종 테스트 기기 및 프로토타입 브레드보드 결선
상세 기술 사양 (Technical Specifications)
| 제조사 |
Alpha Wire |
|---|
| 시리즈 품번 |
3051 (※ 색상/포장 단위별 세부 품번 확인) |
|---|
| 제품 유형 |
Hook-Up Wire (단심 배선용 전선) |
|---|
| 도체 규격 (AWG) |
22 AWG (연선 구조: 7/30) |
|---|
| 도체 재질 |
주석도금 구리 (Tinned Copper) |
|---|
| 절연 재질 |
PVC (Polyvinyl Chloride) |
|---|
| 절연 두께 (Nominal) |
약 0.016 inch (0.41 mm) |
|---|
| 외경 (Nominal O.D.) |
약 0.062 inch (1.57 mm) |
|---|
| 정격 전압 |
300 V |
|---|
| 사용 온도 범위 |
-40°C ~ +105°C (UL 1569 기준)
-40°C ~ +80°C (UL 1007 기준)
|
|---|
| 인증 및 규격 |
UL AWM Style 1007 / 1569
CSA AWM I A/B 또는 TR-64
UL VW-1 / CSA FT1 난연 등급
RoHS, REACH 준수
|
|---|
자주 묻는 질문 (Q&A)
Q. UL 1007과 UL 1569가 모두 적혀 있는데 무슨 의미인가요?
A. 두 규격 모두 300V 정격을 가지지만 허용 온도가 다릅니다. UL 1007은 최대 80°C, UL 1569는 최대 105°C를 인증합니다. 3051 모델은 105°C의 높은 온도 사양까지 만족하므로 두 규격을 동시에 충족(Dual-rated)하며, 장비 검수 시 두 기준 중 어느 것을 요구하더라도 대응이 가능합니다.
Q. 실드(Shield)가 포함된 통신용 케이블인가요?
A. 아닙니다. 3051 시리즈는 실드나 외피(Jacket)가 추가로 없는 단심(1-Core) 구조의 기기 내부 배선용 전선(Hook-Up Wire)입니다. 노이즈 차단이 필수적인 외부 통신 라인에는 차폐 다심 케이블을 사용하셔야 합니다.
Q. 색상과 포장 단위는 어떻게 구분해서 주문하나요?
A. 기본 품번 3051 뒤에 붙는 영문과 숫자 코드로 결정됩니다. 예를 들어 'BK001'은 Black(검은색)의 1,000 ft 롤을, 'RD005'는 Red(빨간색)의 100 ft 롤을 의미합니다. 필요한 색상 코드를 판매 옵션에서 확인해 주시기 바랍니다.
[구매 및 사용 시 주의사항]
- 명시된 정격 전압(300V)을 초과하는 주전원(Mains) 동력선 용도로는 사용할 수 없습니다.
- 본 상세페이지는 3051 시리즈 공통 사양이며, 실제 재고 유무와 절단(Cut) 단위 판매 여부는 쇼핑몰 주문 옵션란을 반드시 참조하시기 바랍니다.
- 제조사의 설계 규격에 따라 피복 두께 등 일부 사양 공차가 발생할 수 있습니다.

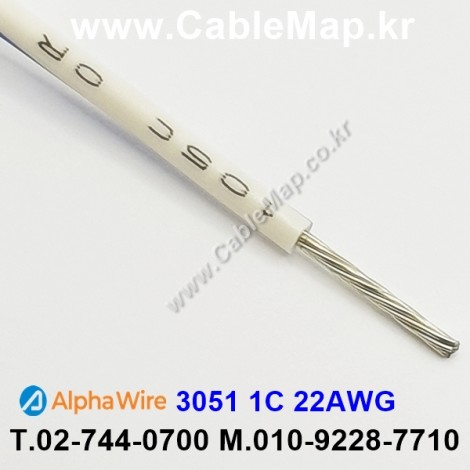

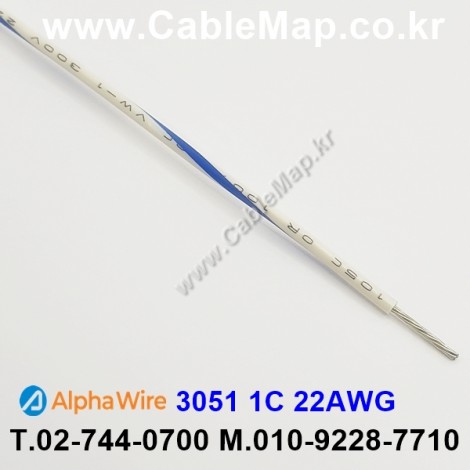

AlphaWire 3051, White/Blue 1C 22AWG 알파와이어 30미터 > Hook-Up Wire
