AlphaWire 5156C (150m) 알파와이어 - AlphaWire 5156C, 6C 20(7/28)AWG, NEC/UL CM, VW-1, UL AWM 2464 and UL AWM 2517(300V 105℃), CSA CMG, FT4 ( 7369500R / m49130 ) > Xtra-Guard

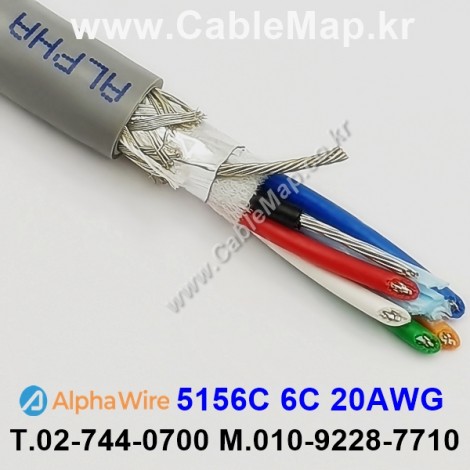

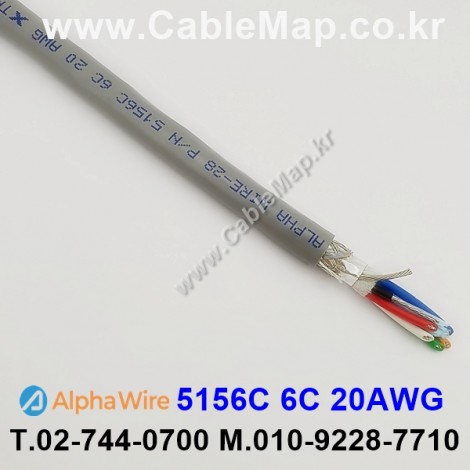

정밀 산업 자동화 공정, 서보 모터 및 PLC 제어반 I/O 결선, 고노이즈 장비 간 신호 전송에 표준으로 채택되는 Alpha Wire 프리미엄 Xtra-Guard® 1 시리즈 케이블입니다.
20 AWG 6코어 주석도금 연선 도체에 100% 알루미늄 삼중 테이프와 70% 주석도금 구리 편조가 결합된 Supra-Shield® 이중 차폐 구조를 적용하여, 공장 내 대용량 인버터와 스위칭 서지 노이즈(EMI/RFI)를 완벽 차단하며 내유성(Oil Resistant) 및 105°C 고온 내열성을 보장합니다.
1. 물리적 및 구조 사양
| 제조사 / 품번 | Alpha Wire / 5156C |
|---|---|
| 제품 시리즈 | Xtra-Guard® 1 High Performance |
| 선수 구성 (코어 수) | 6 Conductor (6코어 단일 심선) |
| 도체 규격 및 재질 | 20 AWG ($7 \times 28$) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 / 두께 | PVC / 0.016 in (0.41 mm) |
| 심선 식별 색상 (Color Code D) | 1-Black, 2-Red, 3-White, 4-Green, 5-Orange, 6-Blue |
| 차폐 구조 (Shielding) | Supra-Shield® (삼중 호일 100% + 주석도금 구리 편조 70% 이중차폐) |
| 드레인 와이어 (접지선) | 20 AWG ($7 \times 28$), 주석도금 구리 연선 (TC) |
| 외피 재질 / 두께 | Premium PVC (내유/내UV) / 0.032 in (0.81 mm) |
| 케이블 외경 (Nominal OD) | 0.308 in (7.82 mm) |
2. 전기적 및 기계적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL AWM / UL Type CM) |
|---|---|
| 상간 정전용량 (심선-심선) | 39 pF/ft (128.0 pF/m) @ 1 kHz |
| 차폐간 정전용량 (심선-차폐) | 70 pF/ft (229.7 pF/m) @ 1 kHz |
| 인덕턴스 (Inductance) | 0.19 µH/ft Nominal |
| 도체 직류 저항 (DCR) | 10.2 Ω / 1,000ft (33.5 Ω/km) @ 20°C |
| 차폐 외피 직류 저항 | 2.8 Ω / 1,000ft @ 20°C (매우 낮은 접지 저항) |
| 최소 곡률 반경 (Bend Radius) | 10배 x 케이블 외경 (약 78 mm) |
| 사용 운용 온도 범위 | -30°C To +105°C (UL CM / UL 2517 기준) |
3. 규격 및 안전 인증 (Compliances)
| UL 스타일 승인 (AWM) | UL AWM Style 2464 (80°C, 300V) / UL Style 2517 (105°C, 300V) / UL Style 10002 |
|---|---|
| NEC / UL 난연 규격 | UL Type CM (105°C), VW-1 / CSA CMG (105°C) FT4 |
| 화재 시험 표준 (Flammability) | IEC/EN 60332-1, IEC/EN 60332-2, UL VW-1, CSA FT4 |
| 특수 시험 및 환경 규제 | Sunlight Resistant (SUN RES), Oil Resistant (OIL RES I), RoHS3, REACH, CE Mark |
Q1. 일반 호일 차폐 제어선(예: 5056C)과 5156C의 차이점은 무엇인가요?
A. 70% 구리 편조 실드가 추가된 Supra-Shield® 이중 차폐 구조와 기계적 인장 강도의 차이입니다.
단일 호일 차폐선(5056C)은 고주파 차단에는 유효하지만 편조가 없어 접지 저항이 높고 선로가 당겨질 때 차폐막이 찢어질 위험이 있습니다. 반면 5156C는 70% 주석도금 구리 편조망이 호일 전체를 보호하고 있어 차폐 저항이 2.8 Ω/kft로 극히 낮으며, 대용량 VFD 인버터가 설치된 전장 판넬에서도 유도 노이즈를 완벽하게 차단합니다.
Q2. 5156C 모델의 외피 색상 및 발주 포장 단위는 어떻게 되나요?
A. 표준 외피 색상은 Slate(회색)이며, 발주 롤 단위에 따라 접미사가 구분됩니다.
가장 많이 쓰이는 100ft(약 30.5m) 롤은 5156C SL005, 500ft 롤은 5156C SL002, 1000ft 대형 롤은 5156C SL001로 출고되며, 외피 표면에 잔여 길이가 1피트 단위로 인쇄되어 있어 재고 관리가 매우 편리합니다.
