AlphaWire 6715, Green/Yellow 1C 18AWG 알파와이어 > Hook-Up Wire

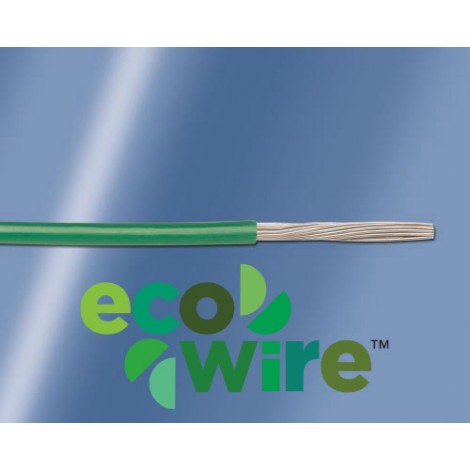

정밀 전자기기, 제어반 하네스 배선 및 반도체·항공우주 설비에 최적화된 Alpha Wire 정품 EcoWire® 시리즈 단심 리드선(Hook-up Wire)입니다.
혁신적인 변성 폴리페닐렌 에테르(mPPE) 절연체를 적용하여 기존 600V PVC 리드선(UL 1015) 대비 외경을 최대 45% 슬림화하고 무게를 40% 경량화하면서도 10배 이상의 뛰어난 내마모성과 UL 11028(600V/105°C/VW-1) 공인 규격을 제공합니다.
1. 도체 및 물리적 치수 사양
| 제조사 / 품번 | Alpha Wire / 6715 |
|---|---|
| 제품 시리즈 | EcoWire® Hook-up Wire |
| 선수 구성 | 1 Conductor (단심 리드선) |
| 도체 규격 및 연선 구성 | 18 AWG ($16/30$ Strands) |
| 도체 재질 | 주석도금 구리 연선 (Tinned Copper, TC) |
| 도체 외경 (Conductor OD) | 0.048 in (1.22 mm) |
| 절연체 재질 / 두께 | Modified Polyphenylene Ether (mPPE) / 0.0095 in (0.24 mm) |
| 전체 완제품 외경 (Finished OD) | 0.067 ± 0.002 in (1.70 ± 0.05 mm) |
| 최소 곡률 반경 (Bend Radius) | 10배 x 케이블 외경 (약 17.0 mm) |
2. 전기적 및 열적 특성 사양
| 정격 전압 (Voltage) | 600 V RMS |
|---|---|
| 사용 운용 온도 범위 | -40°C To +105°C |
| 도체 직류 저항 (DCR) | 약 7.06 Ω / 1,000ft (23.2 Ω/km) @ 20°C |
| 난연 등급 | UL VW-1, CSA FT1 (자기소화성) |
3. 규격 및 안전 인증 (Compliances)
| UL 인증 스타일 (AWM) | UL AWM Style 11028 (105°C, 600V, VW-1) |
|---|---|
| CSA 인증 규격 | CSA AWM I A/B (105°C, 600V, FT1) |
| 환경 및 할로겐 규제 | Halogen-Free (무할로겐), RoHS3 (2015/863/EU), REACH 충족 |
| 유럽 표준 적합성 | CE Mark (Low Voltage Directive 2014/35/EU) |
Q1. 피복이 이렇게 얇은데 정말 600V 전압을 견디며 안전한가요?
A. 네, mPPE 수지의 절연 파괴 강도(Dielectric Strength)가 PVC보다 월등히 높아 100% 안전합니다.
mPPE 소재는 고유 절연 내력이 매우 뛰어나 단 0.24mm(0.0095") 두께만으로도 UL 11028(600V 정격) 및 수천 볼트의 고전압 내전압 시험을 여유롭게 통과합니다. 얇아도 찢어짐이나 스크래치에 대한 기계적 내성은 오히려 일반 PVC보다 10배 이상 단단합니다.
Q2. 6715 제품의 색상 옵션과 발주 코드는 어떻게 구분되나요?
A. 품번 뒤에 붙는 색상 코드(예: BK005, RD005 등)와 스풀 길이로 구분됩니다.
검정(BK), 빨강(RD), 흰색(WH), 파랑(BL), 노랑(YL), 초록(GR), 갈색(BR), 주황(OR), 슬레이트/회색(SL), 보라(VI) 등 총 10가지 기본 색상이 생산되며, 보통 100ft(005), 1000ft(001) 스풀 단위로 공급되어 하네스 및 배선 회로별 구분이 매우 명확합니다.
